Šta je A671 materijal?
ASTM A671 je standardni materijal za elektrofuzijom zavarene čelične cijevi koji se koriste za transport kriogenih fluida pod visokim{1}}pritiskom.
Karakteristike materijala
Basic Composition
Vrsta materijala: nisko-mikrolegirani čelik (ne-nehrđajući čelik)
Ključne komponente:
Ugljik (C) Manje ili jednako 0,25% → Balansira snagu i zavarljivost
Fosfor (P) Manje ili jednako 0,035% + Sumpor (S) Manje ili jednako 0,035% → Suzbija kriogenu lomljivost (stroga kontrola štetnih elemenata)
Ojačanje manganom (Mn) (obično 0,70~1,50%) → Poboljšava kriogenu žilavost
Karakteristike procesa:
Proizvodnja elektrofuzionog zavarivanja (EFW) → Zavari bez dodatnog metala
Prisilna termička obrada nakon -zavarivanja (normalizacija/kašenje + kaljenje) → Ublažava stres i optimizuje kriogene performanse
granica tečenja ASTM A671
|
Steel Grade |
Tačka popuštanja (N/mm2) max |
Vlačna čvrstoća (N/mm2)max |
Izduženje (%) |
|
A45 |
165 |
310~450 |
30 |
|
A50 |
185 |
345~485 |
28 |
|
A50 |
185 |
345~485 |
28 |
|
CA55/A55 |
205 |
380~515 |
27 |
|
B55 |
205 |
380~515 |
27 |
|
CB60/B60 |
220 |
415~550 |
25 |
|
CB65/B65 |
240 |
450~585 |
23 |
|
CB70/B70 |
260 |
485~620 |
21 |
|
C55 |
205 |
380~515 |
27 |
|
CC60/C60 |
220 |
415~550 |
25 |
|
CC65/C65 |
240 |
450~585 |
23 |
|
CC70/C70 |
260 |
485~620 |
21 |
Hemijski sastav A671 cijevi
|
Kvalitet čelika |
C max |
Si |
Mn |
P |
S |
|
A45 |
0.17 |
/ |
0.98 |
0.035 |
0.035 |
|
A50 |
0.22 |
/ |
|||
|
CA55/A55 |
0.28 |
/ |
|||
|
B55 |
0.20 |
0.13~0.45 |
|||
|
CB60/B60 |
0.24 |
||||
|
CB65/B65 |
0.28 |
||||
|
CB70/C70 |
0.31 |
1.30 |
|||
|
C55 |
0.18 |
0.55-0.98 |
|||
|
CC60/C60 |
0.21 |
||||
|
CC65/C65 |
0.24 |
0.79-1.30 |
|||
|
CC70/C70 |
0.27 |
Koja je razlika između A333 i A671?
| Comparison Dimension | ASTM A333 | ASTM A671 |
|---|---|---|
| Standardno ime | Niskotemperaturne bešavne i zavarene čelične cijevi | Električne-Fusion-zavarene čelične cijevi za atmosferske i niže temperature |
| Primarna upotreba | Ultra{0}}niskotemperaturni{{1}transmisija fluida (LNG, tečni amonijak, etilen) | Nisko{0}}prenos tečnosti visokog{1}}temperatura visokog pritiska (LNG, tečni azot) |
| Proces proizvodnje | Bešavne ili zavarene (ERW/EFW) | Samo električni-fusion{1}}vareni (EFW). + obavezna termička obrada |
| Temperaturni razredi | Ocena 1~11 (npr. Gr.6: -45 stepeni, Gr.3: -101 stepen) | CL13~CL26 (npr. CL22: -45 stepeni) |
| Nisko{0}}Temperaturna žilavost | Obavezno ispitivanje udara po Charpyju (temperatura varira u zavisnosti od razreda) | Obavezno ispitivanje udara po Charpyju (temperatura varira u zavisnosti od klase) |
| Tipična snaga prinosa | Veće ili jednako 172~552 MPa (npr. Gr.6: veće ili jednako 240 MPa) | Veće ili jednako 345~415 MPa (npr. CL26: veće ili jednako 415 MPa) |
| Ne-testiranje bez razaranja | Zavarene cijevi: spot RT/UT Bešavne cijevi: prema ugovoru |
100% zavarivanje RT ili UT (obavezna potpuna inspekcija) |
| Termička obrada nakon-varenja | Obavezno po razredu (npr. Gr.6 zahtijeva normalizaciju) | Obavezno za sve razrede |
| Hidrostatički test | 1,5~2,5x projektni pritisak | Ravnomerno 2,5x projektovani pritisak |
| Zaštita od korozije | Epoksidni premaz/3LPE | 3LPE/legura obloga |
| Tipični slučajevi primjene | Aljaska LNG cjevovod (Gr.6, -45 stepeni) | Jiangsu Rudong LNG terminal (CL22, -162 stepena) |
Primjena A671 zavarene cijevi
1. Kriogeni transport fluida
Ukapljeni prirodni plin (LNG)
Čelične cijevi A671 su primarni materijal cjevovoda za terminale za prijem LNG i skladišta, kao što je glavni cjevovod Rudong LNG prijemnog terminala u Jiangsuu, Kina (φ508mm promjer, CL22 razred, otporan na -162 stepena). Kroz 100% nedestruktivno ispitivanje zavarenih spojeva i prisilnu termičku obradu, osigurava da nema rizika od krtog loma u kriogenim okruženjima.
Industrijski gasovi kao što su tečni azot i tečni kiseonik
U vazduhoplovstvu, medicinskom hladnom lancu i drugim poljima, A671 se koristi za transport tečnog azota (-196 stepeni), tečnog kiseonika itd., oslanjajući se na svoju kriogenu otpornost na udar (npr. CL22 klasa ima energiju udara veću ili jednaku 27J na -45 stepeni) kako bi se osigurala sigurnost.
2. Industrija nafte i gasa
Istraživanje polarne nafte i plina
Naftna i plinska polja u regijama s ultra-niskim temperaturama kao što su Arktik i Sibir koriste čelične cijevi A671 za transport sirove nafte i prirodnog plina jer mogu održati svoje performanse na -45 stepeni (CL13~CL22) ili čak nižim temperaturama.
Podmorski cjevovodi: Neki duboko-morski cjevovodi za naftu i gas koriste cijevi A671, u kombinaciji sa 3LPE anti-premazom protiv korozije, kako bi se oduprli koroziji morske vode i okruženjima niskih{4}}temperatura.
3. Hemijska i rafinerijska industrija:
Kriogeni reaktori: U procesima hemijske proizvodnje kao što su etilen i metanol, cevi A671 se koriste za povezivanje kriogenih reaktora i rezervoara za skladištenje, sprečavajući kvarove cjevovoda zbog iznenadnih padova temperature.
Jedinice za odvajanje vazduha: U jedinicama za odvajanje vazduha, cevi A671 se obično koriste za cevovode koji transportuju tečne gasove (kao što su tečni argon i tečni ugljen-dioksid) kako bi se osigurala stabilnost cevovoda tokom procesa promene faze iz gasa u tečnost.
4. Komunalna i energetska infrastruktura:
Gradske stanice za brijanje vršnih vrijednosti prirodnog plina: U skladištima za vršne količine prirodnog plina, cijevi A671 se koriste za povezivanje rezervoara za skladištenje i distributivnih mreža kako bi se zadovoljile sezonske zahtjeve za niskim{1}}temperaturama.
Kriogeni sistemi za skladištenje energije: U projektima kao što je skladištenje energije tečnog vazduha (LAES), cevi A671 služe kao cevovodi za transport medijuma za skladištenje energije (tečnog vazduha), podržavajući povremeno regulaciju obnovljivih izvora energije. 5. Posebni industrijski scenariji
Industrija poluprovodnika Ultrapure Gas Transportation
U proizvodnji poluprovodnika, A671 se koristi za transport azota visoke{1}}čistoće, argona, itd. Glatkost unutrašnjeg zida i performanse na niskim{3}}temperaturama ispunjavaju zahtjeve bez zagađenja i curenja.
Logistika hladnog lanca hrane
Neke velike hladnjače koriste cjevovode A671 u svojim rashladnim sistemima s tekućim amonijakom kako bi osigurali stabilnu cirkulaciju rashladnog sredstva na -33 stepena.
Test i inspekcija

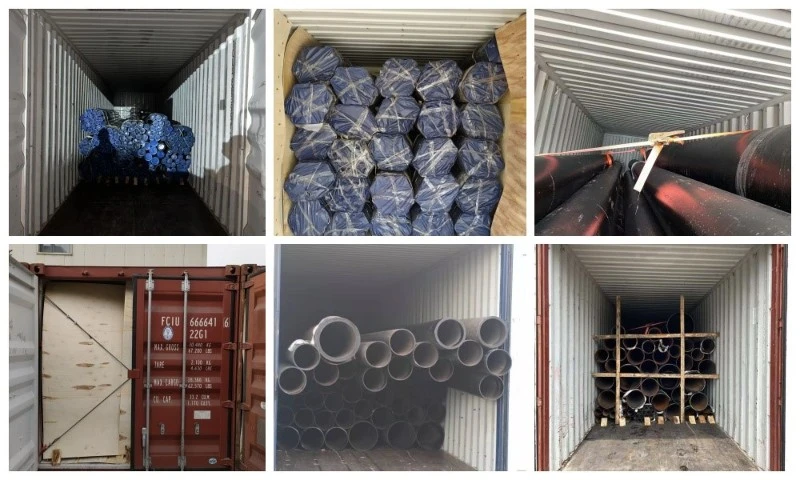

Pakovanje i otprema
