Prirubnički kompenzacijski spojevi (također poznati kao prirubnički dilatacijski spojevi ili dilatacijski spojevi koji ograničavaju prirubnice) su važan kompenzacijski element u cevovodnim sistemima. Uglavnom se koriste za apsorpciju aksijalnih, bočnih ili ugaonih pomaka uzrokovanih promjenama temperature, mehaničkim vibracijama ili slijeganjem temelja, uz održavanje zaptivnosti i stabilnosti cjevovodnog sistema.
Osnovna struktura i funkcionalne komponente
Prirubnički dilatacijski spojevi se obično sastoje od sljedećih ključnih komponenti:
1. Presjek cijevi za tijelo: Napravljen od ugljičnog čelika, nehrđajućeg čelika ili legiranog čelika, sa zavarenim prirubnicama na oba kraja za spajanje cjevovoda, i strukturom mehova ili čahure na uvlačenje u sredini.
2. Element za proširenje: Dilatacijski spojevi tipa mehova- oslanjaju se na elastičnu deformaciju više slojeva metalnih nabora kako bi se postigla kompenzacija pomaka; Dilatacijski spojevi tipa čaura- apsorbiraju pomicanje kroz relativno klizanje unutrašnjih i vanjskih cijevi (zahtjevaju punjenje zaptivnih materijala kao što je grafitno pakovanje).
3. Ograničavajući uređaj: U prirubničkim dilatacijskim spojevima, maksimalna količina ekspanzije je kontrolirana kombinacijom vijaka i matica kako bi se spriječilo prekomjerno istezanje ili kompresija koja bi mogla dovesti do kvara konstrukcije.
4. Sistem zaptivanja: Uključuje gumene zaptivne prstenove, PTFE čaure ili metalne spiralne zaptivke kako bi se osiguralo da nema curenja medijuma.
Princip rada
1. Kompenzacija aksijalnog pomaka: Kada se cjevovod širi zbog topline, mijeh se komprimira ili unutrašnja cijev čahure klizi prema van, apsorbirajući izduženje; kada se skupi zbog hlađenja, mijeh se odbija ili se rukav vraća u prvobitni položaj.
2. Prilagodba bočnog pomaka: Kroz mehanizme šarki ili dizajn univerzalnog spoja, cjevovodu je dozvoljeno da se otklone pod određenim uglom u horizontalnoj ravni.
3. Mehanizam za smanjenje vibracija i smanjenje buke: Fleksibilna struktura mjehova efikasno ublažava valove vodenih udara koje stvaraju pumpa i ventil -uključivanje i isključivanje. Stvarni podaci mjerenja pokazuju da ugradnja dilatacijskih spojeva može smanjiti amplitudu vibracija cjevovoda za više od 60%.
4. Funkcija granične zaštite: Kada pomak premaši projektnu vrijednost, granični vijci će kontaktirati prirubnicu i formirati kruto ograničenje.
Primjena i tehnički parametri
1. Sistem cjevovoda za grijanje: Ugljični čelik hromirani-mijehovi su odabrani za radne temperature manje od ili jednake 350 stepeni, ocjenu pritiska PN16-PN25.
2. Inženjering vodosnabdijevanja i odvodnje: gumeni prirubnički dilatacijski spojevi se obično koriste u postrojenjima za prečišćavanje otpadnih voda; otporni su na koroziju-i mogu kompenzirati uglove do 15 stepeni.
3. Posebna industrijska okruženja: Naftovodi imaju dizajn rukavaca sa otvorima za ubrizgavanje masti, a mast za brtvljenje pod visokim-pritiskom se periodično ubrizgava kako bi se održalo zaptivanje.

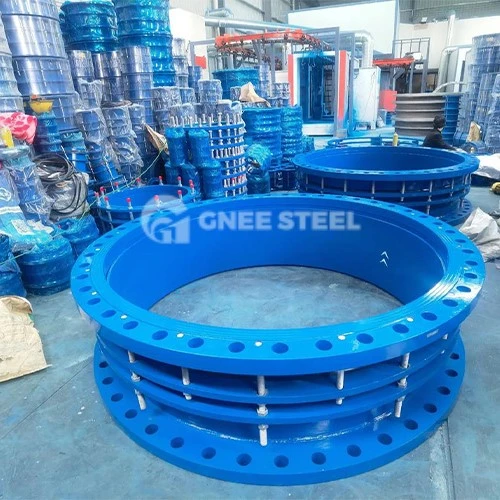

Na prodaju prilagodljivi prirubnički dilatacijski spoj
