Šta je ASTM A252 specifikacija?
ASTM A252 jestandardne specifikacije za zavarene i bešavne čelične cijevne pilote. Pokriva nominalnu debljinu zida čelične cijevi u obliku cilindra, pravokutna cijev nije uključena. Ove okrugle cijevi se koriste za potrebe šipova, igrajući kao stalnu ulogu nošenja tereta i pritiska.
Šta je lsaw čelična cijev?
LSAW je skraćenica zaUzdužno zavarivanje pod vodom. Proces proizvodnje LSAW cijevi počinje s pločom koja se formira u cijev spajanjem svake strane ploče/trake uzdužno u skladu sa potrebnim promjerom, a zatim se zavaruje dodatnim metalom.
A252 GR1 GR2 cijevni šip Specifikacija
| Standard | ASTM A252 |
| Steel Grade | Gr.1 |
| Gr.2 | |
| Gr.3 | |
| Dimenzije | 6" – 56" |
| O.D | 168,3 mm – 1422 mm |
| DN | DN150 – DN1400 |
| Wall Thickness | 0.134"- 1" |
| 3,40 mm – 25,4 mm | |
| Dužina cijevi | R1 (4.88m – 7.62m) |
| R2(7.62m – 10.67m) | |
| Do zahtjeva | |
| Kraj cijevi | Običan, zakošen |
| Proces | Otvoreno{0}}ognjište, osnovna-kiseonička ili električna{2}} peć |
| Manufacturing | SMLS, ERW, fleš zavareni, ili proces fuzionog zavarivanja |
| Prevencija korozije | Lak, lak, podmazivanje, galvanizacija |
| FBE, 2LPP, 3LPP, 2LPE, 3LPE |
Hemijski sastav ASTM A252 čelične cijevi za šipove
| Hemijski zahtjevi | |||||
|---|---|---|---|---|---|
| Element | Sastav, % | ||||
| Razredi B i D | Razred C | ||||
| Heat Analysis | Analiza proizvoda | Heat Analysis | Analiza proizvoda | ||
| Karbon, maxA | 0.26 | 0.30 | 0.23 | 0.27 | |
| Mangan, maxA | 1.35 | 1.40 | 1.35 | 1.40 | |
| Fosfor, max | 0.035 | 0.045 | 0.035 | 0.045 | |
| Sumpor, max | 0.035 | 0.045 | 0.035 | 0.045 | |
| Bakar, minB | 0.20 | 0.18 | 0.20 | 0.18 | |
| A Za svako smanjenje od 0,01 procentnog poena ispod specificiranog maksimuma za ugljenik, povećanje od 0,06 procentnih poena iznad specificiranog maksimuma za mangan je dozvoljeno, do maksimalno 1,50% toplotnom analizom i 1,60% analizom proizvoda. B Ako je u narudžbenici naveden čelik koji sadrži bakar{0}}. |
|||||
Zatezni zahtjevi ASTM A252 razreda
| Zatezni zahtjevi | |||
|---|---|---|---|
| Mehanička svojstva | Ocjena 1 | Razred 2 | Ocjena 3 |
| Vlačna čvrstoća, min, psi [MPa] | 50 000 [345] | 60 000 [415] | 66 000 [455] |
| Tačka tečenja ili granica tečenja, min, psi [MPa] | 30 000 [205] | 35 000 [240] | 45 000 [310] |
| Osnovno minimalno izduženje za nominalne debljine zida 5⁄16 in. [7,9 mm] ili više: | – | – | – |
| Izduženje u 8 in. [203,2 mm], min, % | 18 | 14 | – |
| Izduženje u 2 in. [50,8 mm], min, % | 30 | 25 | 20 |
| Za nominalne debljine zida manje od 5⁄16 in. [7,9 mm], odbitak od osnovnog minimalnog izduženja u 2 in. [50,8 mm] za svaki 1⁄32 – in. [0,8 mm] smanjenja nominalne debljine zida ispod 5⁄16 in. [7,9 mm], u procentnim poenima, u procentima. | 1.50A | 1.25A | 1.0A |
| Tabela 2 daje izračunate minimalne vrijednosti: | |||
Koja je razlika između API 5L i ASTM A252?
| Parametar | ASTM A106 (bešavne ugljične cijevi za visokotemperaturnu-uslugu) | ASTM A252 (Šipovi zavarenih čeličnih cijevi) |
|---|---|---|
| Standard | ASTM A106/A106M-19a | ASTM A252/A252M-22 |
| Manufacturing | Vruće{0}}valjana/hladno{1}}vučena bešavna cijev (bez defekata zavarivanja) | Uzdužno (EFW)/spiralno (SAW) zavarivanje (zahteva UT inspekciju) |
| Sistem ocjena | A (niska-C), B (standardna), C (visoka-snaga) | GR1 (lako-opterećenje), GR2 (srednje-opterećenje), GR3 (teško-opterećenje) |
| Snaga prinosa | Razred A: Veći ili jednak 205 MPa Razred B: Veći ili jednak 240 MPa Stepen C: Veći ili jednak 275 MPa |
GR1: Veći ili jednak 207 MPa GR2: Veći ili jednak 241 MPa GR3: Veći ili jednak 345 MPa |
| Temperaturni opseg | -29 stepeni do 650 stepeni ✅ Vrhunska otpornost na puzanje |
-45 stepeni do 100 stepeni ✅ GR3 nalaže -45 stepeni Charpy test |
| Primarne aplikacije | Sistemi cevovoda pod pritiskom: • Cijevi kotla/izmjenjivača topline • Refinery process pipes (replaces Q235B >400 stepeni) |
Strukture temelja: • GR{0}} Q235B konektori (poprečni-šipovi na morskom mostu) • GR2stubovi mostova (isplativo-isplativo) • GR1privremeno držanje |
| Otpornost na udar | Ocjena B/C: Charpy V-zarez na -29 stepeni | GR3: Charpy V-zarez na -45 stepeni (stroži od Q235B 20 stepeni) |
| Kontrola korozije | Anti{0}}oksidacija: • Izolacija + unutrašnja obloga |
Zaštita tla/morske vode: • Epoksidni premaz + katodna zaštita |
| Sinergija sa Q235B | ❌ Nema direktne sinergije | ✅ Osnovna sinergija GR3 glavna gomila + Q235B konektorski prsten (optimizacija prijenosa naprezanja) |
| Referenca troškova | Ocena B: 1.200 dolara po toni (40% > Q235B) | GR3: 900 dolara po toni (30% < sve-Q235B strukture) |
| Zabranjene upotrebe | ❌ Temelji od šipova (cijena-previsoka) | ❌ Cjevovodi pod pritiskom (ASME B31.1 zabrana) |
ASTM A252 GR1 i GR2 zavarene cijevi prvenstveno se koriste u sljedećim područjima:
Inženjering temelja zgrada
GR1: Plitki temeljni šipovi za male konstrukcije (tvrdi slojevi gline, nosivost manja ili jednaka 120 kN/m²)
GR2: Frikcioni šipovi za visoke- zgrade (pješčano tlo, zahtijevaju Q235B konektore)
Transportna infrastruktura
GR2: Stubovi/upornici mosta na autoputu (umjerena korozivna sredina, odgovara ASTM A252 klasu 2 zaštite od korozije)
Industrijski objekti
GR2: Nosači nosača cijevi u petrohemijskim postrojenjima (neutralno tlo, 20% niža cijena od GR3)
Test i inspekcija

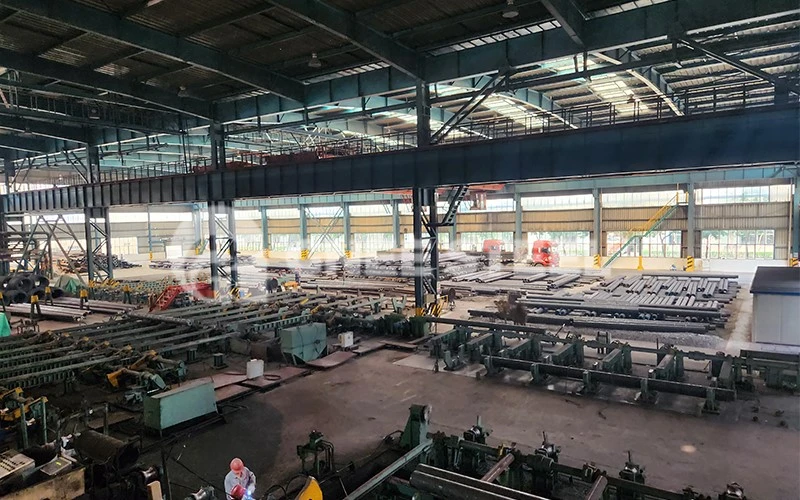

Naša fabrika
