1. Šta je čelična cijev A671/CG100 klase 22?
odgovor:

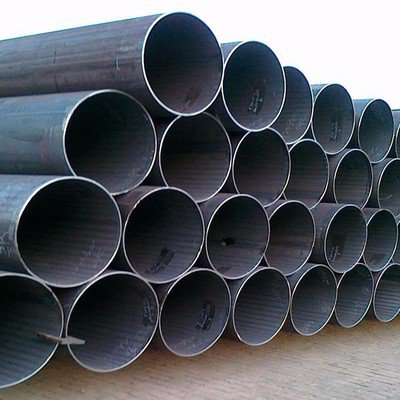

A671/CG100 Klasa 22 je anelektrično-fusion{1}}zavarene (EFW) čelične cijevidizajniran zausluge niske{0}}temperature i visokog{1}}pritiska, u skladu sa standardima ASTM A671. "CG100" označava da je napravljen odugljenični čelik, a "Klasa 22" specificira svojocjenu pritiska i zahtjeve za ispitivanje(npr. hidrostatičko ispitivanje pri 100% specificirane granice tečenja).
Ključne karakteristike:
Materijal:Ugljični čelik s kontroliranom hemijom za otpornost na niske{0} temperature.
zavarivanje:Uzdužni šav zavaren električnom fuzijom.
Prijave:Kriogeno skladištenje, LNG cjevovodi i industrijski gasni sistemi.
2. Koje su granice temperature i pritiska?
odgovor:
Raspon temperature:Pogodno za-50 stepeni F do 650 stepeni F (-45 stepeni do 343 stepena). Često se koriste cijevi klase 22okruženja ispod nulezbog materijala-testiranih na udar.
Ocjena pritiska:Razlikuje se u zavisnosti od prečnika i debljine zida, ali Klasa 22 se obično nosiumereni do visoki pritisci(npr. 1.000–2.000 psi u zavisnosti od dizajna).
Napomena:Tačne granice zavise od dimenzija cijevi i usklađenosti sa ASME B31.3/B31.8 kodovima.
3. Kako se A671/CG100 klasa 22 poredi sa drugim klasama (npr. klasa 21 ili klasa 52)?
odgovor:
| Klasa | Test Pressure | Tipičan slučaj upotrebe |
|---|---|---|
| Klasa 21 | 60% granice tečenja | Niski-pritisak, ne-sistemi |
| Klasa 22 | 100% granice tečenja | Umjeren/visok{0}}pritisak, niska-temperatura |
| Klasa 52 | 100% + stres-oslobođen | Teški uslovi (npr. priobalne platforme) |
Ključna razlika:Klasa 22 nudi ravnotežu između troškova i performansi za kriogene aplikacije, dok klasa 52 podvrgava dodatnom oslobađanju od stresa u ekstremnim okruženjima.
4. Koji se standardi i certifikati primjenjuju?
odgovor:
Primarni standard:ASTM A671 (EFW cijevi za atmosferske/niže temperature).
Komplementarni standardi:
ASTM A370 (mehaničko ispitivanje).
ASME Odjeljak IX (postupci zavarivanja).
NACE MR0175 (ako se koristi u kiseloj službi).
Certifikati:Izvještaji o ispitivanju mlina (MTR) za hemijski sastav, hidrostatička ispitivanja i Charpyjeva ispitivanja na udar na niskim temperaturama.
5. Koji su uobičajeni izazovi u proizvodnji i instalaciji?
odgovor:
zavarivanje:Zahtijeva toplinsku obradu prije/poslije-zavarivanja kako bi se izbjegla lomljivost u zonama niskih-temperatura.
Rukovanje:Udarna žilavost mora biti očuvana; izbjegavajte hladno savijanje bez procjene.
korozija:Za ukopane cjevovode mogu biti potrebni premazi ili katodna zaštita.
Profesionalni savjet:Slijedite ASTM A671 Dodatak X3 za smjernice za zavarivanje i ispitivanje bez razaranja (NDT).
